当一块通有电流的金属或半导体薄片垂直地放在磁场中时，薄片的两端就会产生电位差，这种现象就称为霍尔效应。
霍尔开关属于有源电磁转换器件，它是在霍尔效应原理基础上，利用集成封装和组装工艺制作而成，它可以检测磁场及其变化，把磁输入信号转化为实际应用中的电信号，同时又具备工业场合实际应用的易操作和可靠性要求。它具有无触点、低功耗、长使用寿命、响应频率高等特点。
中微爱芯AiP2010是一款互补输出的霍尔器件的开关传感器，主要应用于双线圈直流无刷电机的NMOS管驱动。电路内部集成有带隙基准、HALL器件、运放、回差控制比较器和具有100mA灌电流能力的集电极开路输出，电路还集成保护稳压二极管，防止驱动电机时的反冲电压对电路造成损坏。
主要特点
●较宽的工作电压范围：3.0V～20V
●门驱动电压范围：3.5V～20V
●具有高性能的温度补偿
●内部集成保护稳压二极管
●低功耗
●具有较快的导通截止时间且很稳定
●封装形式：SIP4L

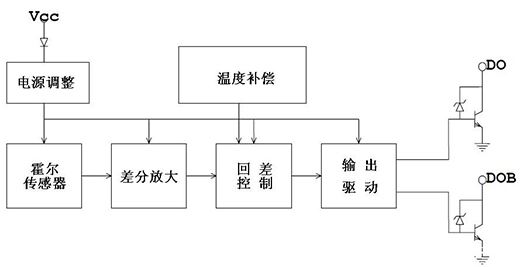

功能框图
AiP2010通过内部转换器产生2.6V左右的内部电源，给霍尔传感器、放大器和回差比较器使用。霍尔传感器感应磁通量的大小，产生差分电压信号，该信号被放大后经过电压比较器输出，最终通过两路互补的集电极开路NPN管输出。
引脚排列

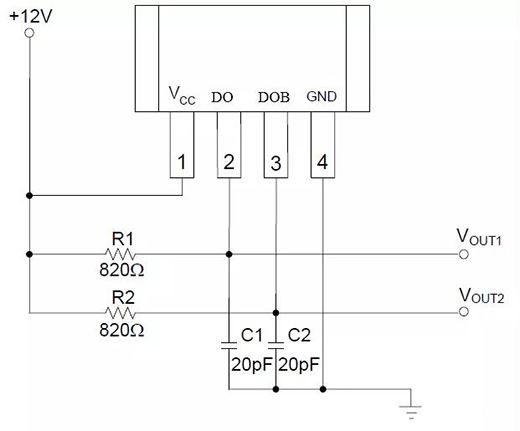

典型应用
输出特性
