卷材中间高分子自粘胶层的粘结性能是判断高分子预铺反粘防水卷材优劣的决定性因素之一。
无论影响产品性能的因素有多少个，高分子自粘胶层厚度若不符合国标基本要求，那就容易出现与后浇混凝土粘结不牢、粘结强度低，老化速度加快，使用寿命减少等各类不可控的风险，解决“窜水渗漏”就更无从谈起。
众所周知，高分子预铺反粘防水卷材主要结构由主体片材、自粘胶层，表面防(减)粘保护层(除卷材搭接区域)、隔离材料(需要时)构成，其与后浇混凝土反应满粘结，长久不窜水的防水效果是备受青睐的秘诀。
对于高分子预铺反粘防水卷材而言，作为预铺反粘防水材料中的核心结构，高分子自粘胶层既能牢固附着在主体片材上，又能与后浇混凝土牢固粘结。它不仅能够起到承上启下连接主体片材与颗粒保护层的功效，同时还可以实现与建筑结构主体满粘不窜水。
就目前市场而言，优异的高分子自粘胶层多优选100%*固含量的热熔压敏胶。该胶不仅是HDPE预铺反粘防水卷材不可或缺的成分之一，更可适用于耐高温环境施工，无任何挥发性有机化合物。
但只采用好的材料、好的工艺，没有合格的胶层厚度，仍然不能保证生产出一款合格达标的高分子预铺反粘防水卷材。
为什么?
因为高分子自粘胶层，作为功能层与后浇混凝土形成无缝隙结合，需要具备一定缓冲、抗变形、局部自愈及破损限制、疏水功能。
合适的涂胶量和厚度是高分子预铺反粘防水卷材耐老化性能的基础，唯有保证有一定的厚度和良好的综合性能，才能实现真正意义上的预铺反粘。
热熔压敏胶连接的是高分子主体片材与颗粒保护层，理想的覆砂状态是砂子部分嵌入胶层，且完全覆盖胶层。越厚的胶层越有利于表层颗粒与之融合，不破坏彼此核心结构，同时对粘结有促进作用。
GB/T23457-2017《预铺防水卷材》中明确规定P类胶层厚度≥0.25mm。
由此可见，挑选一款合格达标的高分子预铺反粘防水卷材，并全面解决“窜水渗漏”和“沉降影响"这两大防水缺陷，那自粘胶层厚度不低于0.25mm的防水卷材，才是不二之选。
尽管如此仍然需要注意的一些细节，例如：

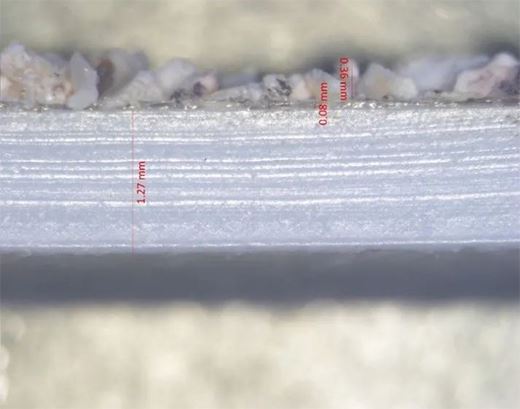

显微镜下某卷材，主体片材厚度，胶层厚度
如上图所示，显微镜下的此种卷材，主体片材厚度超过1.2mm，自粘胶层厚度却远不足0.25mm。若胶层厚度不达标且颗粒保护层砂子粒径过大，砂子可能会穿透过薄的自粘胶层损伤主体片材，容易导致该防水卷材实际使用中风险陡增。
显微镜条件下，东方雨虹高分子预铺反粘防水卷材主体片材厚度，胶层厚度，具备以下三点主要特性：
1、高分子自粘胶层与结构具有优异的粘合力：高分子热熔压敏胶与结构层形成满粘结，剥离强度随涂胶量增加而提高，避免窜水影响;
2、高分子自粘胶层与颗粒保护层有牢固的粘附力，一定厚度的胶层牢牢粘住砂粒，达到最大剥离力;
3、良好的室外耐候性能:足够厚度的高分子自粘胶层，利于抵抗局部的破损，极大程度上保证卷材与混凝土足够的剥离力。
经过反复实验验证，东方雨虹甄选特殊配方的热熔压敏胶自粘胶层，不仅厚度满足国标要求，能够与混凝土能够形成牢固的满粘结，更可大大提升自粘胶层与混凝土的粘合力，达到刚柔相济的双重防水效果。
东方雨虹高分子预铺反粘防水卷材
全新升级的自粘胶层，国标厚度
可实现优于国标要求2倍*的剥离强度
是真正合格的高分子预铺反粘防水卷材
