全彩LED显示屏
不清楚你的记忆中是否还记得这种用多个显示器拼接起来的大屏幕。虽然整体看起来是一个比较大的画面，但中间的拼接线却让人感觉特别的不舒服。

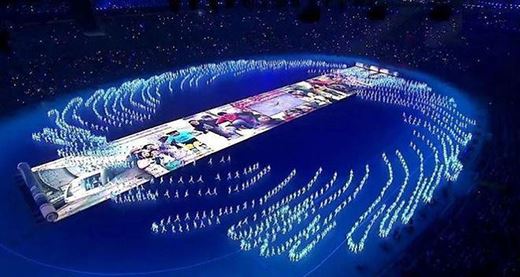

可是你此时是不是越来越多的看到下面这种新型的大屏幕，很神奇的是中间讨厌的分割线消失了，而且色彩十分亮丽。对，这种就是LED显示屏。不知你还记不记得2008年的奥运会开幕式上的巨幅画轴，同样采用的也是LED显示屏，更是把人带入如梦似幻的美妙境界，给人留下难以磨灭的记忆。
早期的大型拼接屏一般都是采用DLP或LCD屏幕，它们由于技术原理和工艺的限制，单个屏尺寸都没有办法做的特别大，而LED显示屏，显示原理跟它们完全不一样，能够做出尺寸超大的屏幕，而且色彩更炫，画面更逼真，即便在阳光下画质也很清晰，不管是户外还是室内，都得到了越来越多的应用。
下面我们来看一下LED大屏是怎么样工作的吧。最后我们会介绍一些主要的大屏，控制器，以及芯片厂家，还有最新的行业动向。
2. LED显示屏是如何工作的
只管从远处看LED大屏幕是一个整体，其实它还是由一个一个独立的显示模组拼接而成，只不过模组和模组是紧紧挨在一起的，模组上的LED灯珠之间的间距,是大屏的一个重要指标。假如说间距6mm，就是P6;间距一.0mm，就是P一.0。大间距的显示屏一般用在户外，观看距离比较远，小间距屏一般用在室内，假如指挥大厅等，在很近的距离上依然看起来很清晰。
LED大屏控制系统主要由发送卡(Controller)和接管卡(Receiver)组成。发送卡的作用是把要显示的画面，依照大屏幕显示模组的排列顺序进行切割，打包编码，并通过千兆以太网发送至各个模组的接管卡。接管卡把自己负责的画面接管下来后，再把这些数据发送至驱动芯片，驱动芯片用这些数据控制一个个的LED灯珠的亮度。这原理看起来似乎挺简略的，就是搬运一下数据罢了。但现实中做起来就会发现还是有不少难点。
拿发送卡来说，它通过HDMI或DVI接管视频数据。我们计算一下比较典型的1920 x 1280分辨率的画面，一个像素点须要3个LED (R,G,B)灯珠来显示，每个灯珠用一个字节来表示它的亮度，那么一帧画面会有1920*1080*3*8=49766400bits 的数据，再考虑视频一般每秒60帧，那么每秒会产生1920*1080*3*8*60=2.99G bits的数据。这么大的数据量，而且实时性还要高，想想一般的MCU，CPU，DSP等肯定是没戏了。为了应付这么大的数据量，一般都采用速度高，而且并行处理才能超强的FPGA作为处理的核心，它接管视频数据后先缓存到乒乓存储器，切割画面并打包发送。
发送卡分为同步卡和异步卡。同步卡就是通过HDMI/DVI从外部获取视频数据，并同步显示到LED大屏上，也就是PC屏幕上显示什么，那么同时在LED大屏上也播放什么。而异步卡会把视频播放器集成在一起，视频源预先存储在卡内，或者通过网络远程下载到卡里，工作时不须要外部的视频源。发送卡一般通过USB等通讯口获取配置信息，并上报工作状态。
接管卡依照自己在屏幕中所处的位置，从以太网数据流中截取相应的数据，其次通过串行的时钟和数据线把数据推送进相应区域的驱动芯片，驱动芯片的引脚输出PWM来控制LED灯珠的亮度。一个引脚控制一颗LED没疑是最理想的，但这样须要的驱动芯片会非常多，所以一般都采用扫描的控制方式。驱动芯片的一个引脚控制一列LED，其次每一行分时导通(行扫描)。
3. LED行业信息
目前LED大屏行业分工挺细。一般做灯板的专做灯板，做控制器的专做控制器，还有企业专门负责系统集成，安装维护。当然也有一些大企业自己几块儿都做的。
出产LED大屏的企业很多，规模比较大的有六家上市企业：利亚德、洲明科技、艾比森、雷曼光电、奥拓电子及联建光电。出产控制系统的有西安诺瓦星云科技，灵星雨，卡莱特等。诺瓦的控制器占据了非常大的市场份额。
LED驱动芯片：德州仪器(TI)，台湾聚积(Macro Block)，集创北方(Chiponeic)。
FPGA主要厂家：Altera(已被Intel收购)，Xilinx，安陆科技(Anlogic)。
千兆网口芯片：瑞昱(Realtek)，博通(Broadcom)。
LED灯：日亚，欧司朗，Lumiled，首尔半导体，亿光，国星光电，木林森。
当前LED显示屏行业越来越往小间距，高分辨率的方向开展。利亚德在2020年3月与台湾晶元光电股份有限公司合资成立的利晶微电子(没锡)有限公司, 建成了全球首家Micro LED量产基地。三安光电，瑞丰光电，京东方等公司也都在积极布局。最近在中国光学光电子行业协会的主导下也通过了一些规范，如《室内小间距/Mini LED显示屏规范》，《室内COB小/微小间距LED显示屏技术规范》，《室内LED一体机技术规范》等。十年前LED行业的小间距电视革命大规模取代了DLP和LCD拼接墙，那么十年后的今天Micro LED又将带来什么翻天覆地的变化呢?让我们拭目以待。
